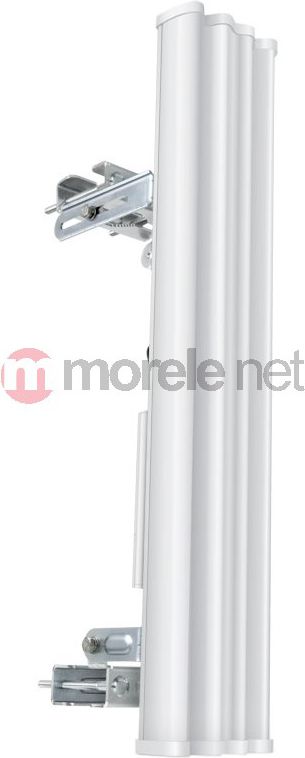

AM-5G19-120 - Antena Ubiquiti AirMax Sector 5G-19-120

Antena Ubiquiti AirMax Sector 5G-19-120

MPN: AM-5G19-120, EAN: 0810354020919, Kategoria: Anteny i łączność bezprzewodowa

565,98 PLN

Ubiquiti airMAX AM-5G19-120 to profesjonalna antena sektorowa z technologią dualnej polaryzacji 2x2 MIMO, zaprojektowana specjalnie do budowy wydajnych sieci bezprzewodowych w paśmie 5 GHz. Urządzenie charakteryzuje się wyjątkowo optymalnym kształtem wiązki promienia o szerokości 120 stopni w płaszczyźnie poziomej, co czyni je idealnym rozwiązaniem dla stacji bazowych wymagających pokrycia określonych sektorów. Antena została zaprojektowana z myślą o bezproblemowej integracji z radiami RocketM, tworząc razem potężną stację bazową o wysokiej wydajności. Dzięki zastosowaniu nowoczesnych technologii w konstrukcji, AM-5G19-120 gwarantuje zredukowane zakłócenia, lepsze wzmocnienie sygnału oraz maksymalną wydajność transmisji. Wytrzymała obudowa i wodoodporne złącza zapewniają długi okres użytkowania nawet w trudnych warunkach atmosferycznych. Antena oferuje wysokie zyski energetyczne, co przekłada się na większy zasięg i stabilność połączeń bezprzewodowych. Instalacja typu Plug-and-Play znacznie upraszcza proces wdrożenia, a wysokie parametry techniczne pozwalają na dużą elastyczność podczas projektowania sieci. Ubiquiti, jako marka gwarantująca wysoką jakość swoich produktów, zapewnia, że AM-5G19-120 spełni oczekiwania nawet najbardziej wymagających administratorów sieci. To rozwiązanie idealne dla dostawców usług internetowych, operatorów sieci WISP oraz firm budujących rozbudowane architektury sieciowe.

Zaawansowana technologia MIMO i charakterystyka promieniowania

Antena AM-5G19-120 wykorzystuje technologię 2x2 MIMO z dualną polaryzacją, która znacząco zwiększa wydajność transmisji poprzez równoczesne wykorzystanie dwóch strumieni danych. Dualna polaryzacja (pionowa i pozioma) umożliwia efektywne wykorzystanie dostępnego spektrum radiowego, jednocześnie redukując wpływ interferenaji multipath i zwiększając odporność na zakłócenia atmosferyczne.

Charakterystyka promieniowania anteny została precyzyjnie zaprojektowana, aby zapewnić:

  • Szerokość wiązki poziomej: 120 stopni dla optymalnego pokrycia sektora
  • Kontrolowaną szerokość wiązki pionowej dla minimalizacji interferenaji
  • Wysoką izolację między polaryzacjami (>30 dB)
  • Niski poziom listków bocznych (<-25 dB)
  • Stały wzór promieniowania w całym paśmie 5 GHz
  • Precyzyjną kontrolę nad obszarem pokrycia

Konstrukcja anteny opiera się na zaawansowanych technikach formowania wiązki, które pozwalają na osiągnięcie wysokiego zysku przy zachowaniu szerokiego kąta pokrycia. Elementy promieniujące zostały rozmieszczone w sposób optymalizujący charakterystykę promieniowania, minimalizując jednocześnie rozmiary fizyczne anteny.

Technologia MIMO w połączeniu z odpowiednim radiem RocketM umożliwia osiągnięcie przepustowości znacznie przekraczającej możliwości tradycyjnych systemów SISO. Dzięki spatial diversity i beam-forming, system może dynamicznie dostosowywać parametry transmisji do aktualnych warunków propagacji.

Konstrukcja mechaniczna i odporność środowiskowa

AM-5G19-120 charakteryzuje się wytrzymałą konstrukcją mechaniczną zaprojektowaną z myślą o długotrwałej eksploatacji w trudnych warunkach środowiskowych. Obudowa wykonana z wysokiej jakości materiałów kompozytowych zapewnia doskonałą odporność na warunki atmosferyczne, promieniowanie UV oraz ekstremalne temperatury.

Kluczowe cechy konstrukcyjne obejmują:

  • Wodoodporne złącza N-type z klasą szczelności IP65
  • Odporność na wiatr do 200 km/h
  • Zakres temperatur pracy: -40°C do +70°C
  • Obudowa odporna na promieniowanie UV
  • Korozyjnie odporne elementy metalowe
  • Zintegrowany system odwadniania

Antena została zaprojektowana zgodnie z międzynarodowymi standardami środowiskowymi, w tym IEC 60068 dla testów klimatycznych oraz IEC 61215 dla testów mechanicznych. Elementy konstrukcyjne przeszły rigorystyczne testy cykliczne obejmujące zamrażanie, rozmrażanie, kondensację oraz ekspozycję na promieniowanie UV.

System montażowy anteny został zaprojektowany z myślą o łatwej instalacji na różnych typach masztów i konstrukcji wsporcze. Uniwersalny uchwyt pozwala na precyzyjne ustawienie kąta nachylenia i azymutu, co jest kluczowe dla optymalnego pokrycia obszaru docelowego.

Integracja z systemem airMAX i kompatybilność

Antena AM-5G19-120 została specjalnie zaprojektowana do pracy z radiami z serii RocketM, tworząc kompletny system stacji bazowej airMAX. Integracja typu Plug-and-Play eliminuje konieczność skomplikowanych procedur konfiguracyjnych, umożliwiając szybkie wdrożenie systemu.

Kompatybilność z różnymi modelami RocketM obejmuje:

  • RocketM5 dla standardowych aplikacji 5 GHz
  • RocketM5 GPS dla synchronizacji czasowej
  • RocketM5 Titanium dla zwiększonej mocy
  • RocketM5 ac dla wyższych przepustowości
  • Przyszłe modele z serii RocketM

System airMAX implementuje zaawansowane algorytmy TDMA (Time Division Multiple Access), które optymalizują wykorzystanie spektrum radiowego i minimalizują kolizje między stacjami klienckich. Antena AM-5G19-120 wspiera te algorytmy poprzez precyzyjną kontrolę nad obszarem pokrycia i minimalizację interferenaji.

Protokół airMAX ac wykorzystuje technologie 802.11ac Wave 2, oferując znacznie wyższą wydajność w porównaniu do starszych standardów. Antena została zoptymalizowana pod kątem wymagań tego protokołu, zapewniając optymalne parametry dla aplikacji wymagających wysokiej przepustowości.

Parametry techniczne i wydajność RF

Antena AM-5G19-120 pracuje w paśmie częstotliwości 5,1-5,9 GHz, pokrywając wszystkie dostępne kanały w paśmie 5 GHz, włączając pasma UNII-1, UNII-2 oraz UNII-3. Szeroko spektrum częstotliwości umożliwia elastyczne planowanie sieci i dostosowanie do lokalnych regulacji spektralnych.

Kluczowe parametry RF obejmują:

  • Zysk anteny: 19 dBi (typowy dla głównego listka)
  • Szerokość wiązki 3dB: 120° (poziom), 7° (pion)
  • Stosunek przód/tył: >25 dB
  • Izolacja między polaryzacjami: >30 dB
  • Impedancja: 50 Ω
  • VSWR: <1.5:1 w całym paśmie

Wysoką jakość parametrów RF zapewniają precyzyjnie zaprojektowane elementy promieniujące oraz zaawansowane techniki dopasowania impedancji. Antena charakteryzuje się niskim poziomem strat wprowadznych oraz doskonałą stabilnością parametrów w funkcji częstotliwości.

Wzór promieniowania został zoptymalizowany pod kątem zastosowań WISP, gdzie kluczowe znaczenie ma jednoczesne pokrycie szerokiego obszaru przy minimalizacji interferenaji z sąsiednimi sektorami. Kontrola nad listkami bocznymi zapewnia wysoką jakość sygnału w obszarze użytecznym.

Zastosowania w sieciach bezprzewodowych

AM-5G19-120 znajduje szerokie zastosowanie w różnych typach sieci bezprzewodowych, od małych instalacji lokalnych po rozbudowane sieci operatorskie. Antena jest szczególnie przydatna w aplikacjach wymagających pokrycia sektorowego z kontrolowanym obszarem działania.

Typowe zastosowania obejmują:

  • Stacje bazowe WISP dla dostarczania internetu
  • Sieci punkt-wielopunkt w środowisku miejskim
  • Systemy monitoringu i nadzoru
  • Sieci korporacyjne łączące budynki
  • Systemy backhaul dla sieci komórkowych
  • Aplikacje IoT wymagające szerokiego pokrycia

W środowisku WISP antena może obsłużyć dziesiątki lub setki abonentów jednocześnie, w zależności od wymagań przepustowości i konfiguracji sieci. Szeroka wiązka pozioma pozwala na efektywne pokrycie obszarów mieszkalnych i biznesowych.

Dla aplikacji punkt-wielopunkt, AM-5G19-120 oferuje doskonałą relację zasięg/przepustowość, umożliwiając budowanie ekonomicznych sieci o wysokiej wydajności. Integracja z systemami zarządzania siecią UNMS umożliwia scentralizowane monitorowanie i konfigurację.

Instalacja i konserwacja

Proces instalacji anteny AM-5G19-120 został zaprojektowany z myślą o prostocie i bezpieczeństwie monterów. Wszystkie elementy montażowe są standaryzowane i kompatybilne z typowymi konstrukcjami masztowymi używanymi w telekomunikacji.

Procedura instalacji obejmuje:

  • Montaż anteny na maszcie z wykorzystaniem uniwersalnego uchwytu
  • Precyzyjne ustawienie azymitu i kąta nachylenia
  • Podłączenie kabli RF z zachowaniem właściwej polaryzacji
  • Szczelne zamocowanie złączy i aplikacja środków ochronnych
  • Testy parametrów RF i kalibracja systemu
  • Dokumentacja instalacji i parametrów

Konserwacja anteny ogranicza się do okresowych inspekcji wizualnych oraz kontroli szczelności połączeń. Wytrzymała konstrukcja minimalizuje potrzebę interwencji serwisowych, a ewentualne naprawy mogą być przeprowadzone z wykorzystaniem standardowych narzędzi.

Antena jest zgodna ze standardami IEEE 802.11 dla sieci bezprzewodowych oraz regulacjami FCC/CE dotyczącymi emisji elektromagnetycznej. Certyfikaty CE i FCC potwierdzają zgodność z wymaganiami dotyczącymi bezpieczeństwa elektromagnetycznego i kompatybilności.

Optymalizacja sieci i planowanie pokrycia

Planowanie sieci z wykorzystaniem anteny AM-5G19-120 wymaga uwzględnienia charakterystyki promieniowania oraz specyfiki środowiska propagacji. Szerokość wiązki 120° w płaszczyźnie poziomej pozwala na pokrycie 1/3 pełnego koła, co jest optymalne dla większości aplikacji sektorowych.

Kluczowe aspekty planowania obejmują:

  • Analiza topografii terenu i przeszkód
  • Obliczenie bilansu łącza dla różnych odległości
  • Planowanie reużycia częstotliwości
  • Minimalizacja interferenacji między sektorami
  • Optymalizacja azymitu i nachylenia
  • Uwzględnienie wzrostu liczby abonentów

Narzędzia planowania sieci, takie jak Ubiquiti's Link Budget Calculator, umożliwiają precyzyjne obliczenie parametrów łącza i optymalizację konfiguracji anteny. Modelowanie propagacji uwzględnia charakterystykę promieniowania AM-5G19-120 oraz specyfikę środowiska.

W środowisku wielosektorowym, anteny mogą być instalowane na wspólnej konstrukcji masztowej z zachowaniem odpowiednich odstępów dla minimalizacji sprzężeń. Typowa konfiguracja obejmuje 3 sektory po 120° dla pełnego pokrycia kołowego.

Monitoring i optymalizacja wydajności

System airMAX w połączeniu z anteną AM-5G19-120 oferuje zaawansowane możliwości monitorowania i optymalizacji wydajności sieci. Platforma UNMS umożliwia scentralizowane zarządzanie parametrami RF oraz monitorowanie jakości sygnału w czasie rzeczywistym.

Dostępne metryki obejmują:

  • Moc sygnału przyjmowanego (RSSI)
  • Jakość sygnału (SNR)
  • Współczynnik błędów (BER)
  • Wykorzystanie spektrum
  • Przepustowość rzeczywista
  • Liczba aktywnych połączeń

Algorytmy adaptacyjne automatically dostosowują parametry transmisji do aktualnych warunków propagacji, optymalizując wydajność systemu. Funkcje automatycznego kontroli mocy (APC) minimalizują interferenaje przy zachowaniu wymaganej jakości sygnału.

System oferuje również zaawansowane funkcje diagnostyczne, umożliwiające szybką identyfikację i rozwiązywanie problemów sieciowych. Logi systemowe zawierają szczegółowe informacje o zdarzeniach RF oraz parametrach połączeń.

Ekonomiczne korzyści i zwrot z inwestycji

Antena AM-5G19-120 oferuje doskonałą relację cena/wydajność w porównaniu do alternatywnych rozwiązań sektorowych. Wysokie parametry techniczne w połączeniu z konkurencyjną ceną czynią ją atrakcyjnym wyborem dla operatorów sieci WISP oraz firm budujących infrastrukturę telekomunikacyjną.

Korzyści ekonomiczne obejmują:

  • Niskie koszty początkowe w porównaniu do rozwiązań konkurencyjnych
  • Minimalne wymagania konserwacyjne
  • Długi okres eksploatacji dzięki wytrzymałej konstrukcji
  • Niskie koszty operacyjne
  • Skalowalność systemu
  • Wsparcie techniczne producenta

Szybki zwrot z inwestycji jest możliwy dzięki wysokiej wydajności systemu i możliwości obsługi dużej liczby abonentów. Integracja z platformą UNMS redukuje koszty operacyjne poprzez automatyzację zarządzania siecią.

Dla operatorów WISP, AM-5G19-120 umożliwia budowanie rentownych sieci dostępowych z możliwością stopniowego rozszerzania pokrycia. Modułowa architektura systemu pozwala na inwestycje dostosowane do rzeczywistego popytu.

Wybierając antenę Ubiquiti airMAX AM-5G19-120, inwestujesz w proefesjonalne rozwiązanie, które zapewni niezawodne pokrycie sektorowe dla Twojej sieci bezprzewodowej. Zamów już dziś i przekonaj się, jak nowoczesna technologia MIMO może zwiększyć wydajność i zasięg Twojej sieci!

Part number / Kod produktuAM-5G19-120
EAN0810354020919
Typ antenySektorowa 2x2 MIMO
Częstotliwość5.1-5.9 GHz
Zysk19 dBi
Szerokość wiązki120° (poziom), 7° (pion)
PolaryzacjaDualna (V+H)
Impedancja50 Ω
VSWR<1.5:1
Izolacja polaryzacji>30 dB
Stosunek przód/tył>25 dB
Złącza2x N-type (żeńskie)
Wymiary650 x 203 x 68 mm
Waga3.5 kg
Temperatura pracy-40°C do +70°C
Odporność na wiatr200 km/h
Klasa ochronyIP65
StandardyIEEE 802.11, FCC, CE

Najczęściej zadawane pytania przed zakupem

Q: Czy antena AM-5G19-120 jest kompatybilna ze wszystkimi radiami RocketM?
A: Tak, antena jest kompatybilna ze wszystkimi modelami RocketM pracującymi w paśmie 5 GHz, zapewniając pełną funkcjonalność Plug-and-Play.

Q: Jaki jest zasięg anteny w typowych warunkach?
A: Zasięg zależy od mocy radia, warunków propagacji i wymaganej przepustowości, ale typowo wynosi 15-30 km w otwartym terenie.

Q: Czy można instalować antenę w środowisku nadmorskim?
A: Tak, antena ma konstrukcję odporną na korozję i klaszę szczelności IP65, co pozwala na instalację w agresywnych środowiskach.

Q: Ile abonentów może obsłużyć jedna antena?
A: Liczba abonentów zależy od wymaganej przepustowości, ale typowo można obsłużyć 50-200 połączeń jednocześnie.

Q: Czy antena wymaga specjalnych narzędzi do instalacji?
A: Instalacja wymaga standardowych narzędzi montażowych oraz miernika SWR do weryfikacji parametrów RF.

Q: Czy można używać anteny w konfiguracji punkt-punkt?
A: Antena jest zaprojektowana do aplikacji sektorowych; do połączeń punkt-punkt lepiej sprawdzą się anteny kierunkowe.

Q: Jaka jest gwarancja na antenę?
A: Ubiquiti udziela standardowej gwarancji producenta, szczegóły dostępne u autoryzowanych dystrybutorów.

Q: Czy antena obsługuje wszystkie kanały w paśmie 5 GHz?
A: Tak, antena pokrywa pełne pasmo 5.1-5.9 GHz, włączając wszystkie dostępne kanały zgodnie z lokalnymi regulacjami.

Q: Czy można łączyć wiele anten na jednym maszcie?
A: Tak, typowa konfiguracja to 3 anteny po 120° dla pełnego pokrycia kołowego z odpowiednimi odstępami.

Q: Jakie są wymagania dotyczące uziemienia?
A: Antena powinna być uziemiona zgodnie z lokalnymi przepisami elektrycznymi i wytycznymi instalacji telekomunikacyjnych.

Najlepsza cena: 565,98 PLN od Ubiquiti Networks - Dostępny!

MPN: AM-5G19-120, EAN: 0810354020919, ID produktu: 169, 524

Sklep Produkt Cena
Antena Ubiquiti AirMax Sector 5G-19-120 565,98 PLN Sprawdź!
