AF-11-DUP-H - Antena Ubiquiti AF-11-DUP-H AIRFIBER HIGH BAND DUPLEXER ACCESSORY

Antena Ubiquiti AF-11-DUP-H AIRFIBER HIGH BAND DUPLEXER ACCESSORY

MPN: AF-11-DUP-H, EAN: 0810354026539, Kategoria: Anteny i łączność bezprzewodowa

898,63 PLN

Ubiquiti AF-11-DUP-H to zaawansowany duplekser częstotliwościowy zaprojektowany specjalnie do współpracy z systemami radiowymi AF-11, umożliwiający jednoczesną transmisję i odbiór sygnałów w dwóch różnych pasmach częstotliwości. To profesjonalne urządzenie telekomunikacyjne wykorzystuje technologię dupleksingu częstotliwościowego, pozwalając na znaczące zwiększenie przepustowości połączeń punkt-punkt poprzez wykorzystanie dwóch kanałów komunikacyjnych równocześnie. Duplekser obsługuje niski kanał w zakresie 10,940-11,200 GHz oraz wysoki kanał w paśmie 11,440-11,700 GHz, zapewniając optymalną separację częstotliwości dla eliminacji zakłóceń międzykanałowych. Elegancka konstrukcja w kolorystyce czarno-srebrno-białej harmonijnie komponuje się z estetyką pozostałych urządzeń z serii AF-11, zachowując profesjonalny wygląd całej instalacji telekomunikacyjnej. Dzięki precyzyjnemu wykonaniu i zastosowaniu wysokiej jakości filtrów częstotliwościowych, AF-11-DUP-H zapewnia doskonałą izolację między kanałami przy minimalnych stratach insertowych, co przekłada się na maksymalną wydajność i niezawodność systemu komunikacyjnego. Urządzenie stanowi kluczowy element w zaawansowanych instalacjach telekomunikacyjnych wymagających wysokiej przepustowości i niezawodności transmisji danych na duże odległości.

Zaawansowana technologia dupleksingu dla maksymalnej wydajności

AF-11-DUP-H wykorzystuje technologię dupleksingu częstotliwościowego (FDD - Frequency Division Duplex), która umożliwia jednoczesną transmisję danych w obu kierunkach przy użyciu różnych częstotliwości nośnych. Ta zaawansowana metoda komunikacji pozwala na podwojenie efektywnej przepustowości systemu bez konieczności zwiększania mocy nadajnika czy zastosowania dodatkowych anten. Precyzyjnie zaprojektowane filtry częstotliwościowe zapewniają doskonałą separację między kanałem niskim i wysokim, eliminując wzajemne zakłócenia i zapewniając optymalną jakość sygnału.

Niski kanał operujący w zakresie 10,940-11,200 GHz oraz wysoki kanał w paśmie 11,440-11,700 GHz zostały starannie dobrane, aby zapewnić odpowiednią separację częstotliwościową przy zachowaniu optymalnych charakterystyk propagacyjnych. Różnica 240-500 MHz między pasmami gwarantuje skuteczną izolację sygnałów, minimalizując ryzyko intermodulacji i innych zniekształceń nieliniowych, które mogłyby degradować jakość transmisji.

Zastosowanie dupleksera pozwala na wykorzystanie pojedynczej anteny do obsługi obu kanałów komunikacyjnych, znacząco upraszczając instalację i redukując koszty infrastruktury antenowej. Wysokiej klasy elementy mikrofalowe użyte w konstrukcji zapewniają niskie straty insertowe i doskonałą charakterystykę częstotliwościową w całym zakresie roboczym, maksymalizując efektywność energetyczną systemu.

Precyzyjne projektowanie filtrów dla optymalnej separacji

Serce AF-11-DUP-H stanowią precyzyjnie zaprojektowane filtry pasmowo-przepustowe, które określają charakterystyki częstotliwościowe całego urządzenia. Każdy filtr został zoptymalizowany pod kątem minimalnych strat w paśmie przepustowym przy maksymalnej atenuacji poza pasmem roboczym. Ta charakterystyka jest kluczowa dla zapewnienia wysokiej jakości sygnału i eliminacji niepożądanych emisji harmonicznych czy produktów intermodulacji.

Technologia cavity filter wykorzystana w konstrukcji zapewnia wyjątkowo stromą charakterystykę częstotliwościową, pozwalając na efektywną separację sąsiadujących kanałów częstotliwościowych. Rezonatory cylindryczne wykonane z wysokiej jakości materiałów przewodzących gwarantują stabilność parametrów w szerokim zakresie temperatur i przez długi okres eksploatacji.

Precyzyjne dostrojenie każdego filtru podczas procesu produkcyjnego zapewnia powtarzalność parametrów między poszczególnymi egzemplarzami, co jest szczególnie istotne w systemach wymagających identycznych charakterystyk w instalacjach wielopunktowych. Kontrola jakości obejmuje testy parametrów S w całym zakresie częstotliwości roboczej, gwarantując zgodność z specyfikacją techniczną.

Profesjonalna konstrukcja dla wymagających zastosowań

Konstrukcja mechaniczna AF-11-DUP-H została zaprojektowana z myślą o profesjonalnych zastosowaniach telekomunikacyjnych wymagających najwyższej niezawodności i długotrwałej eksploatacji. Obudowa wykonana z wysokiej jakości materiałów metalicznych zapewnia doskonałe ekranowanie elektromagnetyczne, eliminując wpływ zewnętrznych zakłóceń na pracę wewnętrznych układów elektronicznych. Precyzyjne wykonanie mechaniczne gwarantuje stabilność parametrów elektrycznych w różnych warunkach środowiskowych.

Kolorystyka czarno-srebrno-biała została starannie dobrana, aby harmonijnie komponować się z estetyką pozostałych urządzeń z ekosystemu Ubiquiti. Profesjonalny wygląd jest szczególnie istotny w instalacjach widocznych, gdzie estetyka ma znaczenie równie ważne jak funkcjonalność techniczna. Matowa powierzchnia minimalizuje odblaski i odciski palców, zachowując elegancki wygląd przez długi okres użytkowania.

System oznakowania i identyfikacji portów został zaprojektowany z myślą o łatwości instalacji i konserwacji. Czytelne oznaczenia częstotliwości i kierunków przepływu sygnału eliminują ryzyko błędnego połączenia podczas instalacji czy modyfikacji systemu. Solidne złącza koanowe zapewniają niezawodne połączenie z kablami i urządzeniami zewnętrznymi przy minimalnych stratach refleksyjnych.

Optymalizacja dla systemów AF-11

AF-11-DUP-H został specjalnie zoptymalizowany dla współpracy z systemami radiowymi AF-11, zapewniając pełną kompatybilność parametrów impedancyjnych, częstotliwościowych i mocy. Dopasowanie impedancji 50 ohm w całym zakresie roboczym minimalizuje straty odbiciowe i maksymalizuje transfer energii między elementami systemu. Charakterystyki częstotliwościowe zostały precyzyjnie dostrojone do planów częstotliwości wykorzystywanych przez radia AF-11.

Maksymalna moc obsługiwana przez duplekser została dobrana z uwzględnieniem parametrów nadajników AF-11, zapewniając bezpieczną eksploatację przy pełnej mocy wyjściowej radia. Elementy wewnętrzne są odporne na wysokie poziomy energii mikrofalowej, gwarantując długotrwałą niezawodność nawet przy intensywnej eksploatacji systemu komunikacyjnego.

Integracja z systemami AF-11 obejmuje również aspekty mechaniczne, w tym kompatybilność z standardowymi uchwytami i systemami montażowymi. Kompaktowe wymiary umożliwiają instalację w ograniczonej przestrzeni, typowej dla profesjonalnych instalacji telekomunikacyjnych, gdzie każdy centymetr przestrzeni ma znaczenie.

Zastosowania w profesjonalnych sieciach telekomunikacyjnych

AF-11-DUP-H znajduje zastosowanie w szerokim spektrum profesjonalnych aplikacji telekomunikacyjnych, gdzie wymagana jest maksymalna przepustowość i niezawodność połączeń punkt-punkt. Główne obszary wykorzystania obejmują:

- Sieci backhaul dla operatorów komórkowych wymagających wysokiej przepustowości między stacjami bazowymi
- Połączenia między centrami danych wymagające redundancji i wysokiej dostępności
- Sieci korporacyjne łączące odległe oddziały z centralą firmy
- Systemy dystrybucji sygnału telewizyjnego i internetowego dla dostawców usług medialnych
- Aplikacje militarne i rządowe wymagające bezpiecznej i niezawodnej komunikacji

W sieciach operatorów telekomunikacyjnych AF-11-DUP-H umożliwia podwojenie przepustowości istniejących połączeń punkt-punkt bez konieczności instalacji dodatkowych anten czy zwiększania mocy nadajników. Ta zdolność jest szczególnie cenna w obszarach o ograniczonej dostępności spektrum częstotliwościowego, gdzie maksymalne wykorzystanie przydzielonych pasm jest priorytetem ekonomicznym i technicznym.

Dla dostawców usług internetowych AF-11-DUP-H oferuje możliwość znaczącego zwiększenia pojemności sieci przy relatywnie niskich kosztach modernizacji. Możliwość jednoczesnej transmisji w dwóch kanałach pozwala na separację ruchu upstream i downstream lub podział na różne klasy usług z gwarantowanymi parametrami jakości.

Korzyści ekonomiczne i techniczne

Implementacja AF-11-DUP-H w istniejących sieciach telekomunikacyjnych przynosi znaczące korzyści ekonomiczne poprzez maksymalizację wykorzystania dostępnej infrastruktury antenowej i częstotliwościowej. Możliwość podwojenia przepustowości bez dodatkowych kosztów licencji częstotliwościowych czy infrastruktury antenowej przekłada się na szybki zwrot z inwestycji i zwiększenie rentowności sieci.

Z perspektywy technicznej, wykorzystanie dupleksera eliminuje konieczność synchronizacji czasowej między stacjami, która jest wymagana w systemach TDD (Time Division Duplex). Ta cecha znacząco upraszcza projektowanie i instalację sieci, redukując ryzyko problemów konfiguracyjnych i eksploatacyjnych związanych z zarządzaniem ramkami czasowymi.

Zwiększona przepustowość umożliwia również implementację zaawansowanych usług wymagających wysokiej jakości połączenia, takich jak transmisja wideo w czasie rzeczywistym, aplikacje rzeczywistości wirtualnej czy krytyczne aplikacje biznesowe wymagające gwarantowanych parametrów sieciowych. Niezawodność systemu zwiększa się także dzięki możliwości implementacji redundancji na poziomie kanałów komunikacyjnych.

Skalowalność rozwiązania pozwala na stopniową modernizację sieci - począwszy od najbardziej obciążonych połączeń, które najbardziej skorzystają z podwojenia przepustowości. Ta elastyczność jest szczególnie cenna dla organizacji o ograniczonych budżetach inwestycyjnych, umożliwiając rozłożenie kosztów modernizacji w czasie.

Zainwestuj w przyszłość swojej sieci telekomunikacyjnej z Ubiquiti AF-11-DUP-H! To profesjonalne rozwiązanie, które podwoi przepustowość Twoich połączeń punkt-punkt przy zachowaniu najwyższej jakości i niezawodności transmisji. Zamów już dziś i doświadcz różnicy, jaką może wprowadzić zaawansowana technologia dupleksingu w Twojej infrastrukturze sieciowej!

Part number / Kod produktuAF-11-DUP-H
EAN0810354026539
Niski kanał częstotliwości10,940 - 11,200 GHz
Wysoki kanał częstotliwości11,440 - 11,700 GHz
KompatybilnośćAF-11
KolorCzarny, Srebrny, Biały
Ilość w opakowaniu1 sztuka
Typ urządzeniaDuplekser częstotliwościowy
TechnologiaFDD (Frequency Division Duplex)
Impedancja50 Ohm
Typ filtrówCavity filter (pasmowo-przepustowe)
ZłączaKoanowe standardowe
Separacja kanałów240-500 MHz
Materiał obudowyMetal z ekranowaniem elektromagnetycznym
ZastosowaniePołączenia punkt-punkt wysokiej przepustowości

Najczęściej zadawane pytania

Q: Czy AF-11-DUP-H może współpracować z innymi modelami radiów niż AF-11?
A: Duplekser został zoptymalizowany specjalnie dla AF-11, ale może współpracować z innymi urządzeniami o impedancji 50 ohm i odpowiednich częstotliwościach roboczych.

Q: Jaki jest rzeczywisty wzrost przepustowości po zastosowaniu dupleksera?
A: Teoretycznie duplekser może podwoić przepustowość, rzeczywisty wzrost zależy od konfiguracji systemu i warunków propagacyjnych, typowo osiąga się 70-90% wzrostu.

Q: Czy instalacja dupleksera wymaga dodatkowych anten?
A: Nie, duplekser umożliwia wykorzystanie pojedynczej anteny do obsługi obu kanałów komunikacyjnych, co jest jedną z głównych zalet rozwiązania.

Q: Jakie są straty insertowe wprowadzane przez AF-11-DUP-H?
A: Straty insertowe są minimalne dzięki wysokiej jakości filtrów, typowo poniżej 1 dB w paśmie przepustowym, co zapewnia maksymalną efektywność systemu.

Q: Czy duplekser wymaga dodatkowego zasilania?
A: Nie, AF-11-DUP-H to urządzenie pasywne, które nie wymaga zasilania zewnętrznego ani dodatkowych połączeń sterujących.

Q: Jaka jest izolacja między kanałami w duplekserze?
A: Wysokiej jakości filtry zapewniają doskonałą izolację między kanałami, typowo powyżej 60 dB, eliminując wzajemne zakłócenia.

Q: Czy można używać duplekser w warunkach zewnętrznych?
A: Duplekser wymaga ochrony przed warunkami atmosferycznymi, zalecana jest instalacja w hermetycznej obudowie lub schronieniu antenowym.

Q: Jakie kable są zalecane do połączenia z duplekserem?
A: Zalecane są wysokiej jakości kable koncentryczne 50-ohmowe o niskich stratach, dostosowane do częstotliwości 11 GHz.

Q: Czy AF-11-DUP-H wpływa na zasięg połączenia?
A: Minimalne straty insertowe praktycznie nie wpływają na zasięg, a podwojona przepustowość często pozwala na bardziej efektywne wykorzystanie mocy nadajnika.

Q: Jaka jest gwarancja na urządzenie AF-11-DUP-H?
A: Standardowa gwarancja Ubiquiti wynosi 24 miesiące, pokrywając wady fabryczne i zgodność z deklarowanymi parametrami technicznymi.

Cena: 898,63 PLN od Ubiquiti Networks - Dostępny!

MPN: AF-11-DUP-H, EAN: 0810354026539, ID produktu: 534

Sklep Produkt Cena
Antena Ubiquiti AF-11-DUP-H AIRFIBER HIGH BAND DUPLEXER ACCESSORY 898,63 PLN Sprawdź!

Podobne produkty


  Antena Ubiquiti UBIQUITI AF-11-DUP-L AIRFIBER LOW BAND DUPLEXER ACCESSORY


Antena Ubiquiti UBIQUITI AF-11-DUP-L AIRFIBER LOW BAND DUPLEXER ACCESSORY

MPN: AF-11-DUP-L | EAN: 0810354026546

Odwracalny duplekser AF-11-DUP-L to zaawansowane urządzenie telekomunikacyjne zaprojektowane z myślą o profesjonalnych instalacjach radiowych wymagających elastycznego zarządzania pasmem częstotliwości. Ten duplekser antenowy wyróżnia się unikalną konstrukcją odwracalną, która pozwala na fizyczną rekonfigurację kanałów niskich i wysokich poprzez zmianę orientacji...

od  925,53 PLN
porównaj 2 ceny

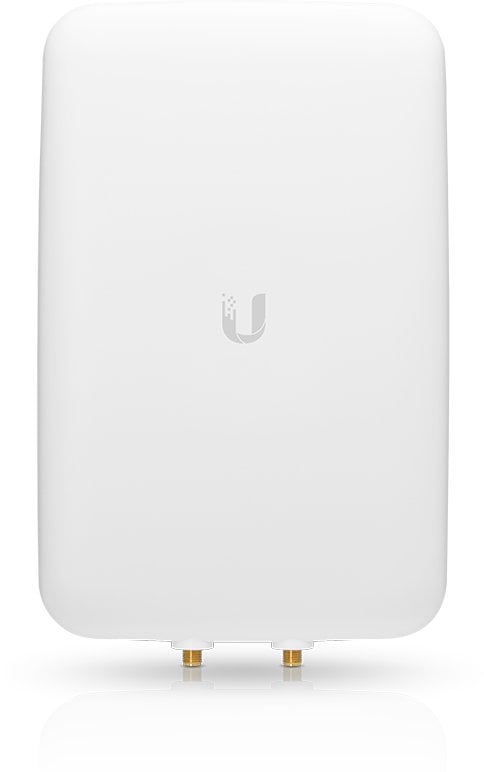

  Antena Ubiquiti Ubiquiti High Efficiency Dual-Band Directional Mesh-Antenna - UMA-D
